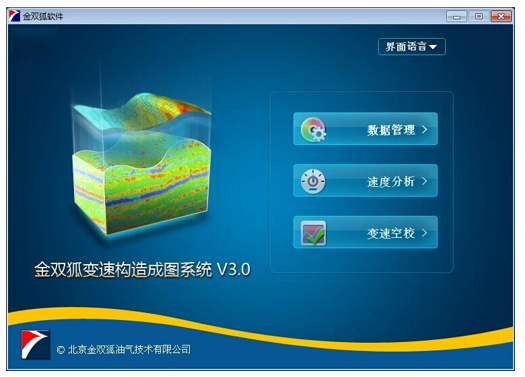

      地震速度建场、构造成图是应用地震资料进行油气勘探开发的关键环节之一,金双狐变速构造成图系统通过核心模块解决了复杂地表、复杂构造、复杂岩性及复杂流体速度问题。在西部复杂构造地区的勘探实践中取得了很好的应用效果。


  核心关键技术
      1)平面网格化算法;

      2)逆掩断层自动处理和速度建场;

      3)最小能量法二维平面平滑;

      4)二维速度闭合差校正技术;
      5)三维网格化技术;

      6)反图偏技术;

      7)射线追踪偏移归位技术;

      8)联片速度场拼接成图技术;

      9)充填速度引起的深度误差技术;
      10)速度场校正技术;

      11)深度误差校正技术;

      12)异常体成图;

      13)反演速度充填;

      14)速度场综合应用技术。

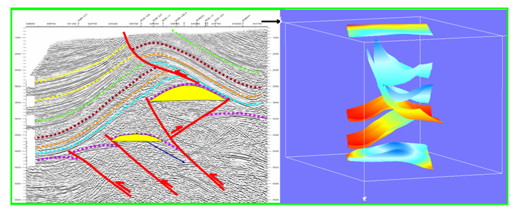

逆掩带速度建场模型


 三维网格化技术

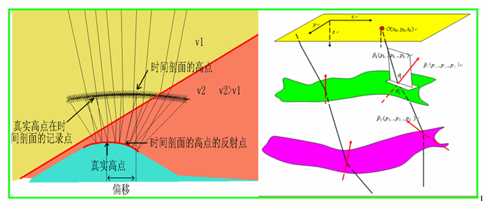

射线追踪偏移归位技术

四种成图方法:
      双狐变速构造成图系统集成了四种变速成图方法,成图过程采用流程式操作,应用灵活。
量版法:
      优点:充分利用井资料和地震
      实用范围:在无速度谱资料或速度谱资料品质差、不可信时的构造成图
平均速度法:
      优点:成图快、效率高;
      实用范围:适用于地表、地下地质情况简单和低幅度构造地区
层位控制法
      优点:考虑了层速度横向连续变化、在层速度平滑的基础上用井资料约束建场;
      实用范围:可以解决成层性较好、地层倾角不大地区的变速成图问题
模型层析法:
      优点:三维射线追踪,在三维空间进行偏移归位,能较好解决陡倾地层的高点偏移问题;
      适用范围:速度谱质量较好的复杂构造地区;

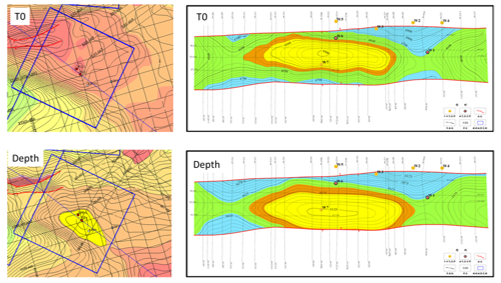

低幅度构造及高陡构造偏移实例
